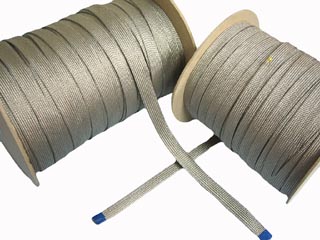

シールドスリーブ

電線が発生する電磁波をシールド効果により減少させます!

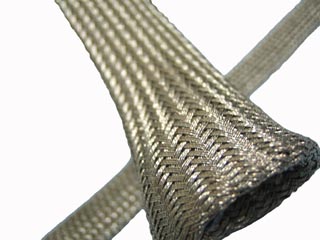

シールド  チューブ
(Shield Tube)


ノイズシールド

↑ クリック ↓

電磁波遮断

シールド対応品

規格 折巾 最小径 最大拡大径 単位
XT-6 13mm 6mm   50M
XT-12 15mm 12mm   50M
XT-19 22mm 19mm   25M



試験項目/財団法人 日本品質保証機構

国際規格IEC96-1A2(1993/6)に基づく遮蔽減衰量測定

測定方法

スリーブが理想的なインピーダンス条件で使用された場合を想定して下記の測定を行った。

1 同軸ケーブル(5D-2W)より、外皮導体及び外皮絶縁体を取り去る
2 同軸ケーブルの中心導体および絶縁体にスリーブを被せ、測定系とのインピーダンスを整合させた。
3 上記測定条件で遮蔽減推量の測定を行い、スリーブによる遮蔽減推量の改善値を求める。

検波モード:平均値検波 (帯域 :10KHz)


周波数
(MHz)
入力電力
(dBm)
外形
(cm)
有効長
(m)
短縮率 遠端電圧
(dB/uV)
近端電圧
(dB/uV)
最大電圧
(dB/uV)
距離
(m)
最小電圧
(dB/uV)
距離
(m)
減衰量
(dB)
30
50
70
100
200
300
500
700
1000
0.0
0.0
0.0
0.0
0.0
0.0
0.0
0.0
0.0
0.60
0.60
0.60
0.60
0.60
0.60
0.60
0.60
0.60
3.5
3.5
3.5
3.5
3.5
3.5
3.5
3.5
3.5
0.66
0.66
0.66
0.66
0.66
0.66
0.66
0.66
0.66
58.0
61.0
64.5
62.5
67.0
66.5
63.0
57.5
56.0
60.5
57.5
58.5
59.0
59.0
59.5
56.0
50.0
44.0
91.5
91.5
92.0
90.0
91.0
93.5
90.0
94.0
66.0
2.3
1.1
2.7
3.1
1.5
1.5
1.4
1.1
1.6
86.0
84.5
85.0
83.0
86.0
87.0
86.0
79.0
54.0
3.5
2.7
3.5
1.3
3.3
3.5
1.8
1.9
1.8
27.9
32.8
33.1
35.4
33.9
34.8
37.2
38.4
28.0

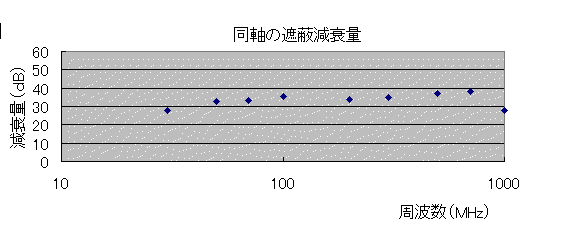

電磁波遮断減衰量
